在各種基板上3D打印電子器件是增材制造的新興領域。直接打印電子產品的吸引力主要在于減少工藝步驟，降低資本設備成本和減少特定工具需求。此外，包括將傳感器（壓力傳感器，溫度感應器或變形感應器）直接打印到電子產品中，也正在強化3D打印的重要性。

       目前，美國在結構性功能電子的打印研究方面尤為強勢，典型的企業包括包括哈佛的Voxel8, 麻省理工的MultiFab，以及獲得GE和歐特克投資的Optomec。另外一家公司，以色列的Nano Dimension在打印多層線路板方面也獨樹一幟，可以預見功能性電子結構件的3D打印技術，美國正在引領崛起。尤其是最近，根據3D科學谷的市場觀察，越來越多的企業進入到3D打印功能性電子結構件的領域。

龍門結構模塊化配置

      nScrypt是一家位于佛羅里達州的微型點膠機和3D打印設備制造商，最近，這家公司獲得了大規模高精度結構性功能電子產品3D打印龍門式設備的專利。這是一種混合龍門結構的制造系統，該系統結合了3D打印技術，并通過剛性龍門框架以模塊化的結構來進行軸的移動。

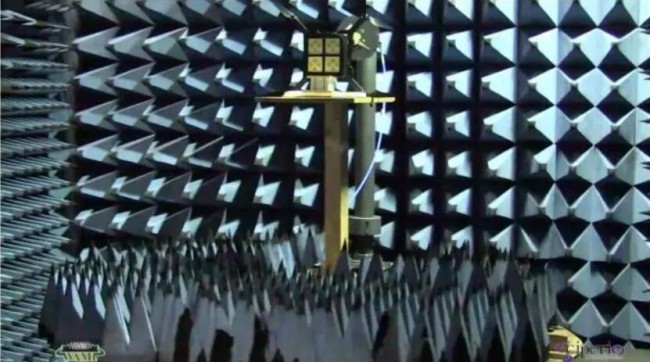

圖片：測試nScrypt 3D打印的相控陣天線，來源nScrypt

     這個系統可以制造具有高精度和嚴格尺寸公差的大型零件，可以以標準的龍門結構組裝，并以合理的價格加配擴展結構，整個設備結合了多個運動控制系統，計算機控制和傳感器，提供持續反饋，以調整3D打印或傳統制造工藝的相互配合。自2002年成立以來，nScrypt一直專注于增材制造和微分配技術。nScrypt的微分配涉及以小于1微升的體積沉積墨滴。該過程有利于多材料3D打印，可以制造智能設備、共形天線和微流體設備。

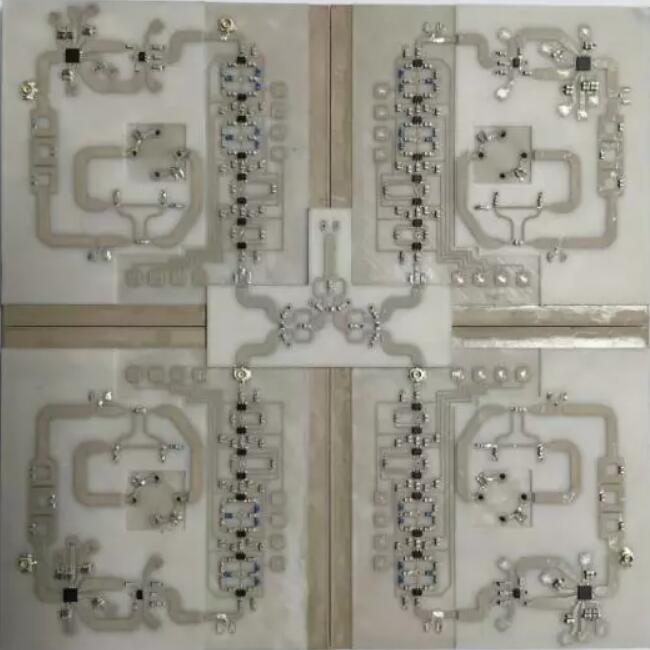

圖片：小尺寸相控陣天線，來源nScrypt

     nScrypt的專利技術采用了基于SmartPump注射器的分配器，可與10,000多種市售材料兼容。此外，還涉及到一種新的高速微增材制造制造方法，該技術能夠?qū)崿F(xiàn)在更寬的材料調色板或能夠在一系列成形表面上進行3D打印。nScrypt的專利技術涉及到具有三個計算機控制的運動系統的新型解決方案。根據nScrypt的說法，該機器由一組傳感器協調，這些傳感器提供連續的閉環反饋，可實現XYZ軸運動方向上的實時微調。

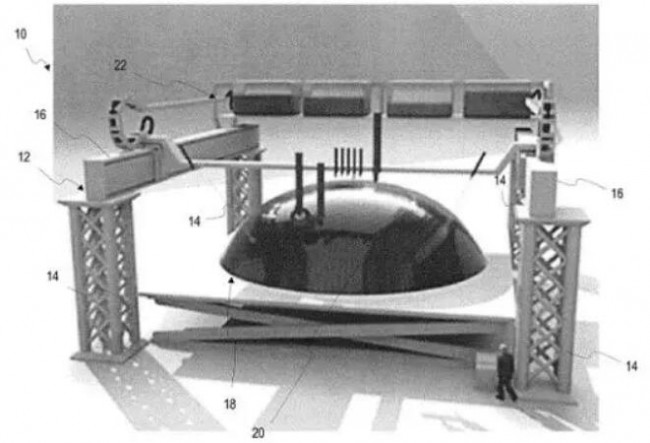

圖片：該專利的圖表顯示了混合制造解決方案，來源nScrypt

      一套運動系統將控制龍門架運動，另一套則控制正在建造的部件，第三套主要用于控制3D打印或傳統制造技術中的工具頭。這種基于龍門架的系統可以通過皮帶傳動，還可以通過滾珠絲杠傳動，在或者通過直線電機驅動，而在XYZ軸方向上的運動則通過計算機進行精確的控制。此外，傳感器可以是光學傳感器，激光傳感器，半導體傳感器或聲學傳感器。此外，工具頭可以包括用于3D打印的材料擠出機、微點膠工具頭，或用于傳統制造的工具頭，包括切割，銑削或拋光。
