HI~歡迎來到數造云打印平臺！
高熵合金(High entropy alloy, HEAs)以其新穎的合金設計理念和優異的力學性能自問世以來受到了廣泛的關注。CoCrFeNiMn作為一種具有代表性的高熵合金，已經得到了廣泛的研究。這種高熵合金的一個有趣的特性是其在低溫下的斷裂韌性，使其成為低溫結構材料的候選材料。目前高熵合金的制備主要依賴于傳統的熔融或鑄造方法，在成本和實際應用效率方面存在很大的局限性。增材制造(Additive Manufacturing, AM)基于其凈形制造能力和設計自由度的優勢，可以直接從CAD模型中獲取具有復雜幾何形狀的零件。在各種AM方法中，選擇性激光熔煉(SLM)技術得到了越來越廣泛的應用，并被用于工程材料的制備。
新加坡制造技術學院和悉尼大學的Zhu和An等人通過SLM成功地制備了一種近全致密CoCrFeNiMn高熵合金。所構建的樣品呈現出分層結構，包括熔池、柱狀顆粒、亞微米細胞結構和位錯（圖1）。與傳統方法相比，在預制試樣中獲得了高強度和高延性的優異組合（圖2）。

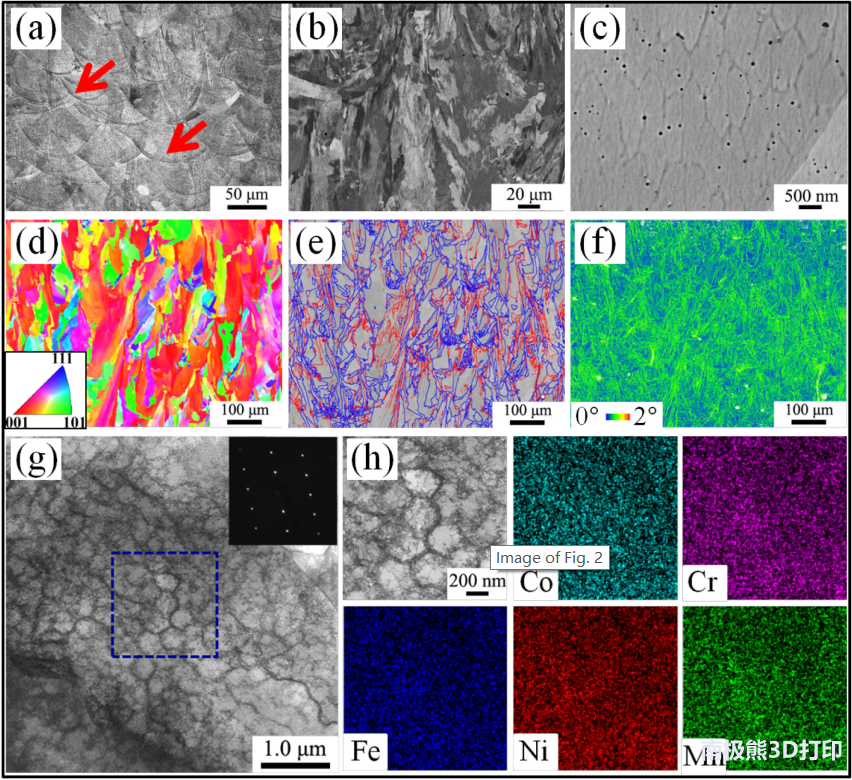

圖1 (a) OM，(b) 正面SEM圖像，(c) 蜂窩結構的SEM圖像，(d) 正面的EBSD圖，(e) 疊加HAGBs(藍線)和LAGBs(紅線)的EBSD圖像質量圖，(f) 正面KAM圖，(g) 具有SAED模式的蜂窩結構的明場STEM圖像，(h) 由(g)中的正方形示出區域的明場STEM圖像和該區域的元素分布圖

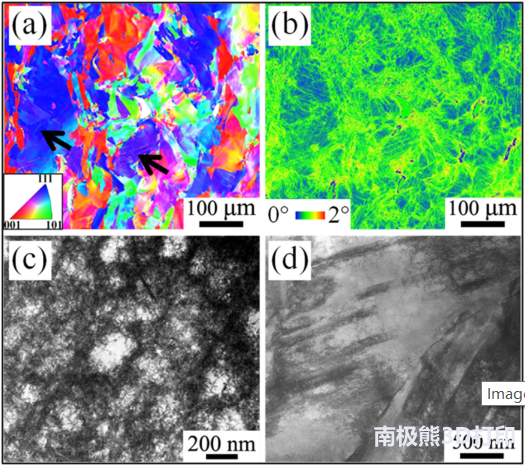

圖2 (a) EBSD圖，(b) KAM圖，(c d) 預制試樣拉伸斷裂的明場STEM圖
定量分析表明，位錯硬化對材料強度的提高起著重要作用，而非晶界強化。良好的塑性與復雜位錯活動控制的穩定應變硬化有關。
相關推薦
全部評論 0
暫無評論
