在'利用Ninjaflex長絲3D打印一種能產生液滴乳劑的微流控芯片'的論文中，來自阿肯色大學的羅伯特·安德魯斯為他的論文項目和論文打印了一種新穎的微流體系統。使用NinjaFlex長絲，該過程以液滴乳劑和生物醫學（生物微機電系統）項目為中心。

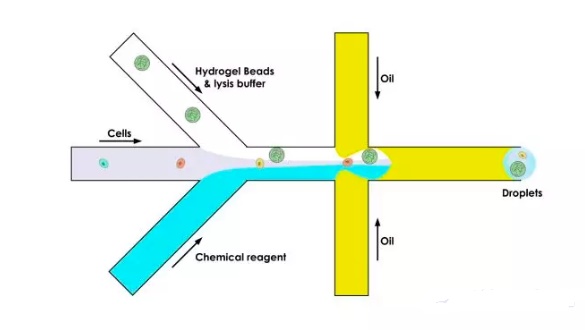

液滴乳劑法
   該項目的另一個主要元素是開發芯片實驗室，同時深入研究小型化（技術縮小到更小的環境中），具有以下優點：
?減少必要的樣本量
?縮短實驗室流程的反應時間
?實驗室流程的移動性更強
     在芯片實驗室方案中，規模大約為10-1000微米，但制造這種環境的許多常見工藝耗時且成本昂貴，這就是為什么3D打印是如此具有吸引力的小型化介質的原因。安德魯斯指出需要合適的流體流動，這種流體流動發生在壓力梯度或柔性膜片上，并且必須沿微流體通道流動。“根據隔膜的材料和厚度，需要不同的壓力和頻率才能達到一定的流速。”安德魯斯表示，“作為旁注，這些隔膜既可用于改變微通道的寬度，或在壓力超過某一臨界值時用作止回閥（足以使隔膜的位移等于微流體通道的直徑）。”

  在他的論文項目中，安德魯斯在設計微芯片的同時，也在研究打印工藝的局限性。微流體液滴分離器將在一系列應用中發揮作用，包括血液監測（用于凝塊）、食品安全化學檢測以及在藥物中發現新藥物。作者還指出，與更傳統的方法相比，使用NinjaFlex長絲創建一個系統是多么有益。“NinjaFlex長絲而不是ABS中的3D打印對于生成微流體系統的特定應用具有一個固有的優勢。NinjaFlex長絲的楊氏模量為12 MPa，而ABS的楊氏模量為2.05 GPa。這導致ABS的剛度大約是NinjaFlex的170倍。”安德魯斯寫道。

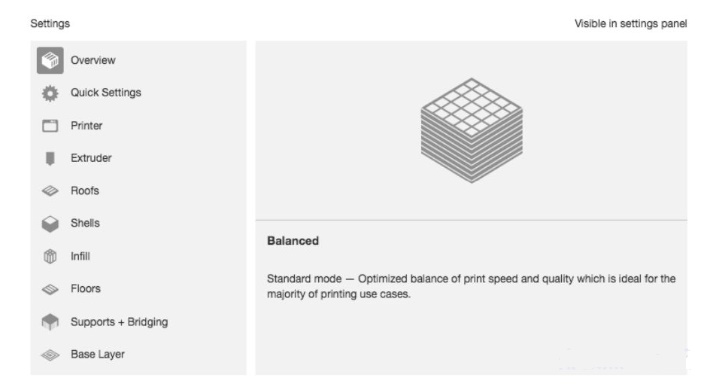

     “這種剛度降低有利于微流體系統的制造，因?yàn)檫@些系統可能需要執行器來彎曲，以產生流體流動。在Ninjaflex中產生偏轉所需的壓力要比在幾何相似的ABS樣品中產生相同的偏轉所需的壓力小得多。”通過“反復試驗”，安德魯斯能夠找到制造芯片的最佳打印參數。還有一些關于芯片設計的擔心，關于主要的堵塞缺陷，第一次打印有點粗糙，包括：
?打印質量失真
?出口堵塞
?芯片太厚
?微通道或隔膜不可見
    “就3D打印機本身而言，人們注意到在這種擠出機溫度下經常發生堵塞。”作者表示， “因此，溫度升高到250攝氏度。在擠出機溫度下，發生堵塞的頻率要低得多。關于下一次迭代中的設計更改，芯片頂部在零件文件中移除，使通道可以從上面看到。微芯片的頂部不是由Ninjaflex構成，而是由玻璃芯片覆蓋。”
      Angled Junction Version 3芯片是第一個用于液滴乳化的芯片，因?yàn)橛镁G色食品染料著色的水被過濾以確保通道沒有被堵塞。微通道變綠了，但安德魯斯指出長絲和玻璃之間的粘合不是很好。水從芯片中泄漏出來，最終從基板上分離出來。

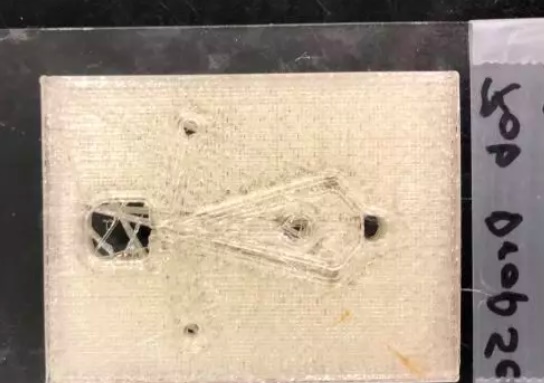

微芯片首次打印的底視圖

在繼續精煉之后，安德魯斯能夠降低流量，同時油側壓力保持相同的水平。隨后，每隔一段時間就會產生“大小一致”的液滴。

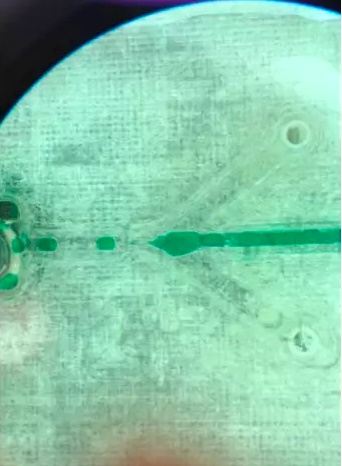

左側油滴形成的油側壓力為2.5磅/平方英寸，水流速為25微升/分鐘。

     “微芯片的最終設計有多種改進方法。首先，可以減小通道的直徑以減小液滴的尺寸。但是，通道不能太小以致于被阻塞。而且，隔膜可以在出口通道的任一側上實施。通過驅動這些隔膜，可以改變微通道尺寸，從而精確地控制液滴的尺寸。芯片可以做得更厚，以使管接頭有更多的表面可以抓住。”安德魯斯總結道。“實驗的總體設計也可以改進。與使用氮?dú)夤拮鳛閴毫υ聪啾龋褂米⑸浔每梢愿玫禺a(chǎn)生油流量。由于泵送油不需要太大的壓力，而氮?dú)夤薏粔蚓_，無法產生可靠且穩定的油流量。”
     未來的研究和工業創新形式多種多樣，但可能與我們?cè)S多人想象的不同；例如，從小型化到流動通道小型化到連續流動反應器，以及用于小型化和微流體的不同材料和工藝，小型化正變得越來越普遍。
