又到了新一期的3D建模小課堂了，這一次創想君就教大家如何用3D打印機來打印一枚印章，閑暇時光拿來把玩一下還是很不錯的，下面我們一起來看看吧。

      一、小錦囊

      1、使用123D軟件，可在官網（www.cxsw3d.com)下載。提取碼：fz17

      2、 在制作的過程中，用到的有5個命令: 長方體，拉伸，旋轉，合并，吸附。

      二、備注

      1、編輯前需要雙擊編輯物體，成為藍色才進入草圖。

      2、底面網格每一個小格子的長度都為5mm。

      3、繪制多段線形成閉合圖形時，點擊命令后要點擊已經畫好的線，不能點擊平面。

      4、軟件默認單位都為mm（毫米）

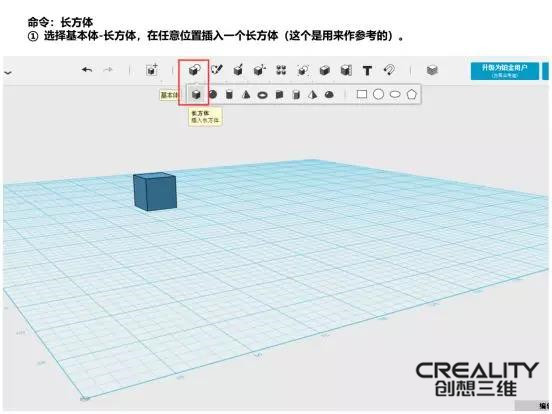

      第一步：建立參考長方體

      命令：長方體

      ①選擇基本體—長方體，在任意位置插入一個長方體（這個是用來作參考的）。

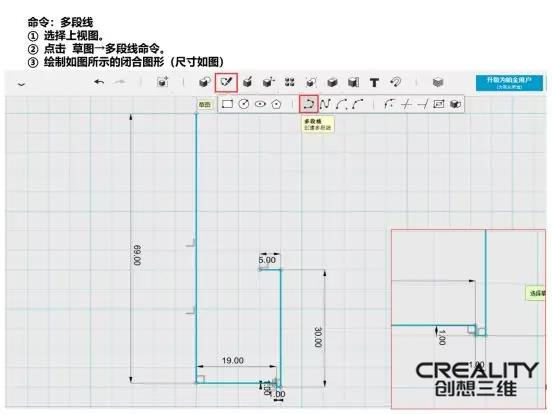

第二步：繪制輪廓

      命令：多斷線

      ①選擇上視圖

      ②點擊草圖→多段線命令。

      ③繪制如圖所示的閉合圖形（尺寸如圖）

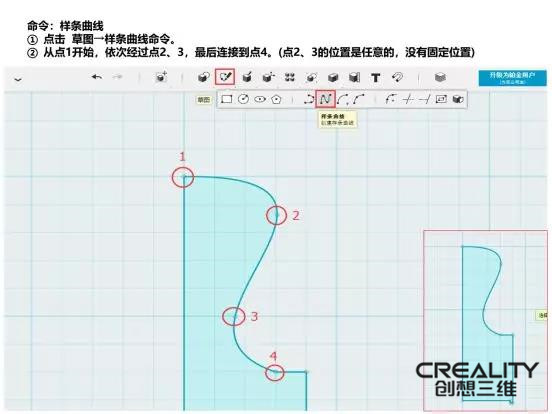

第三步：繪制曲線

      命令：樣條曲線

      ①點擊草圖→樣條曲線命令。

      ②從點1開始，依次經過點2、3最后連接到點4.（點2、3的位置是任意的，沒有固定位置）

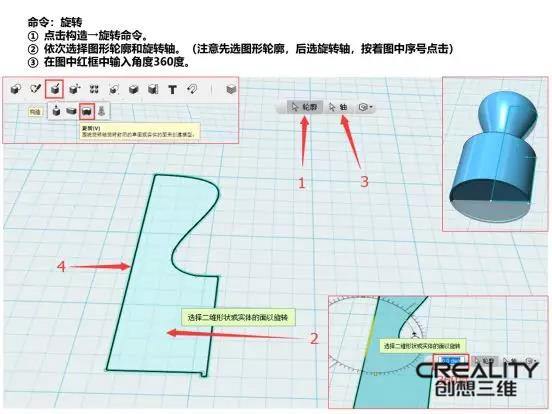

第四步：旋轉輪廓

      命令：旋轉

      ①點擊構建→旋轉命令。

      ②依次旋轉圖形輪廓和旋轉軸（注意先選圖形輪廓，后選旋轉軸，按著圖中序號點擊）

      ③在圖中紅框中輸入角度360度。

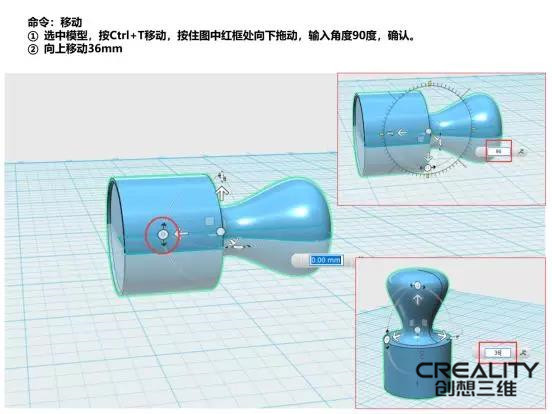

第五步：移動旋轉實體

      命令：移動

      ①選中模型，按Ctrl+T移動，按住圈中紅框處向下拖動，輸入角度90度，確認。

      ②向上移動36mm

第六步：建立文本

      命令：文本

      ① 點擊文本命令，輸入“創”空格“想”，字體選擇任意文字體

      ②同上，輸入“三” “維”，然后手動對齊文字，如圖所示。

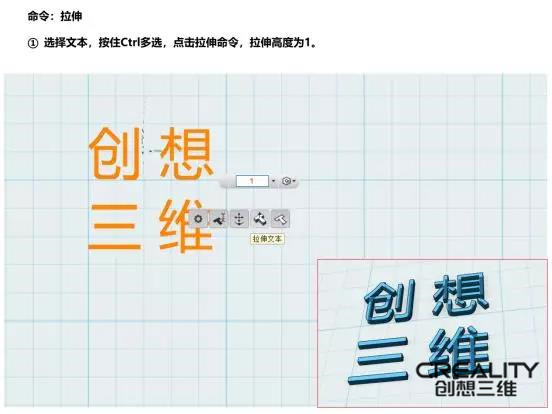

第七步：拉伸文本

      命令：拉伸

      ①選擇文本，按住Ctrl多選，點擊拉伸命令，拉伸高度為1

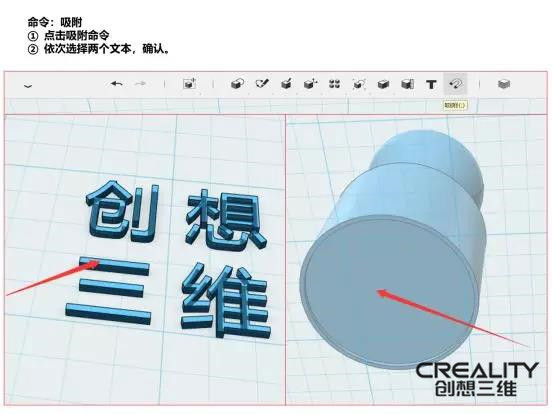

第八步：將文本和實體吸附到一起

      命令：吸附

      ①點擊吸附命令

      ②依次選擇兩個文本，確認。

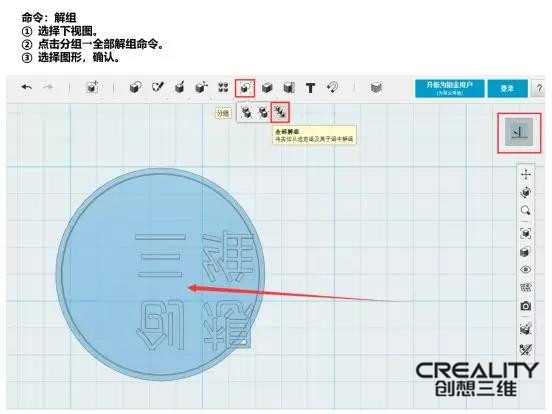

第九步：將實體和文本解組

      命令：解組

      ① 選擇下視圖

      ② 點擊分組→全部解組命令

      ② 選擇圖形，確認

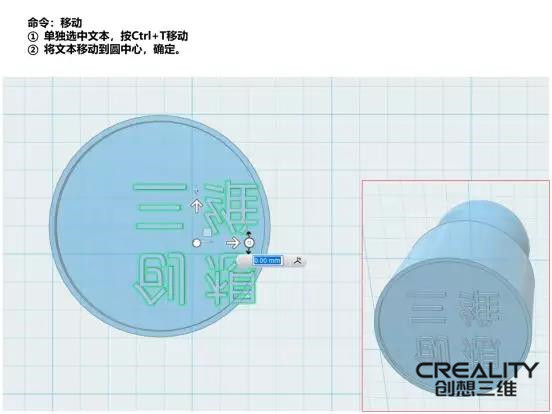

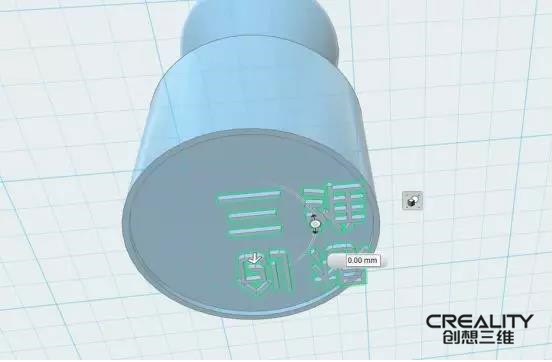

第十步：移動文本

      命令：移動

      ① 單獨選中文本，按Ctrl+T移動

      ② 將文本移動到圓中心，確定

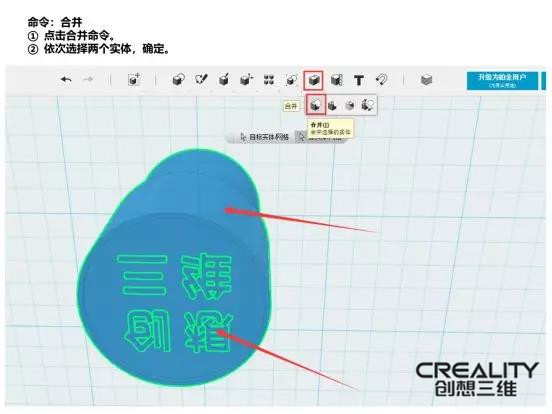

第十一步：合并實體和文本

      命令：合并

      ① 點擊合并命令

      ② 依次選擇兩個實體，確定

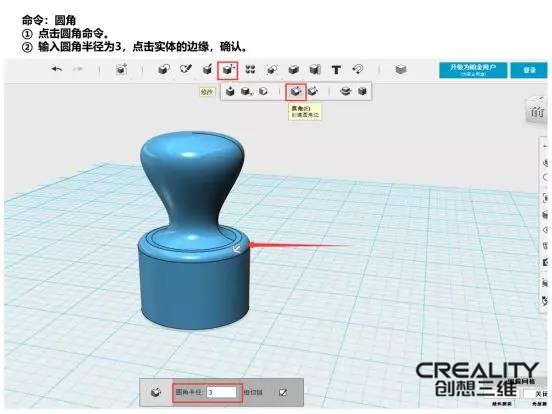

第十二步：圓角

      命令：圓角

      ① 點擊圓角命令

      ② 輸入圓角半徑為3，點擊實體的邊緣，確認

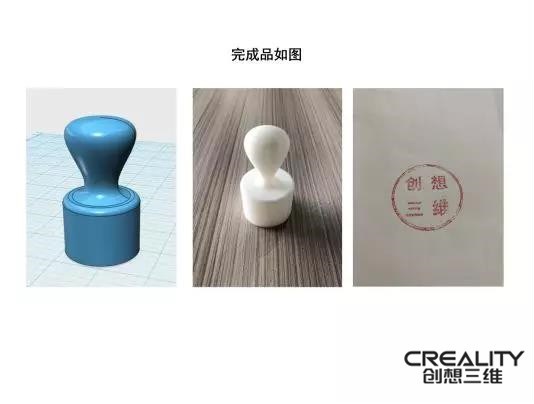

最后，完成品如圖
