哈嘍！大家好，歡迎來到最新一期的3D打印教程。這一期呢，我們將教大家使用3D打印機來打印一個獎杯。平時我們看到別人手捧獎杯，心里那是癢癢的，奈何沒有人給自己頒一個。那今天呢，通過這個教程，我們就可以給自己打印一個，親身體驗一下手捧獎杯的那個激動時刻了。
一、小錦囊
1、使用123D軟件，可在官網（www.cxsw3d.com)下載。
2、 在制作的過程中，用到的有5個命令: 草圖，拉伸，放樣，分割實體
二、備注
1、編輯前需要雙擊編輯物體，成為藍色才進入草圖。
2、尺寸按照自己需要的大小。
3、繪制多段線形成閉合圖形時，點擊命令后要點擊已經畫好的線，不能點擊平面。
4、軟件默認單位都為mm（毫米）

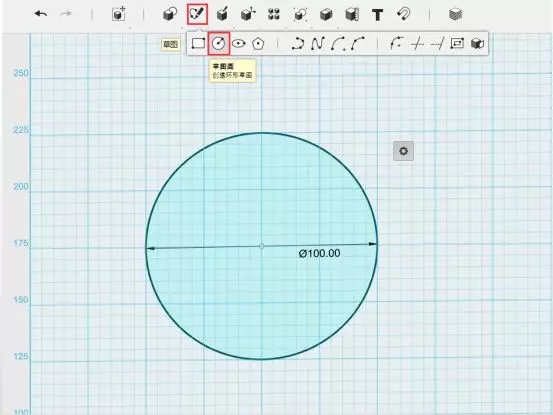

第一步：使用草圖圓命令，選擇草圖所在平面，繪制直徑100的圓，如圖所示。

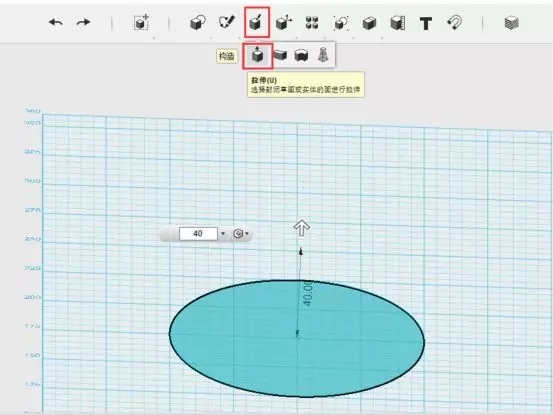

第二步：使用拉伸命令，選擇圓，輸入拉伸高度40，確定后，如圖。

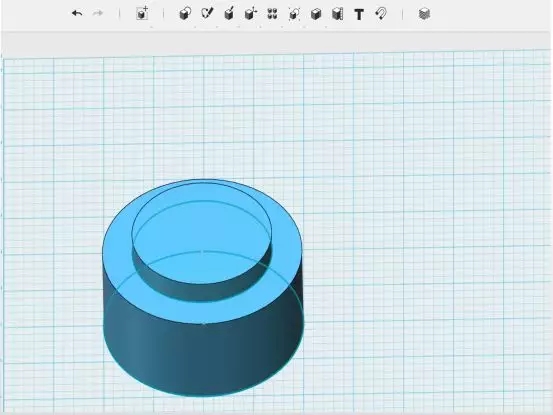

第三步：重復上兩個命令，在圓柱上面建立直徑70的且與圓柱同圓心的草圖圓，拉伸10，如圖所示。

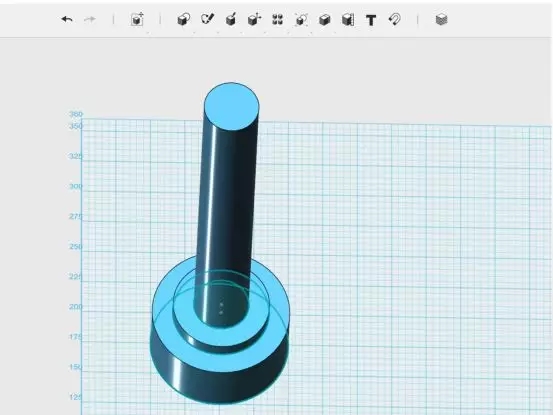

第四步：重復上個命令，在圓柱上面建立直徑40的且與圓柱同圓心的草圖圓，拉伸250，如圖所示。

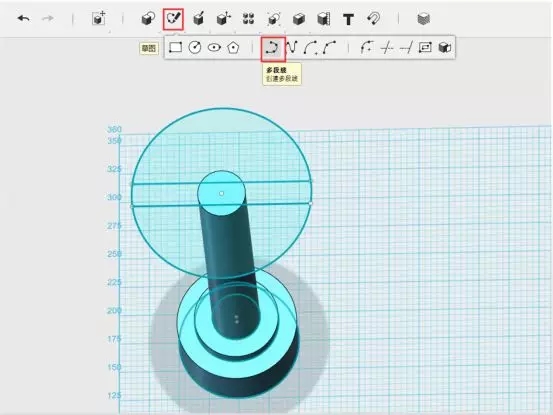

第五步：在最上方的面畫一個直徑為150的同心草圖圓，用草圖多線段畫兩條直線，與圓心相差10（每一個格子為5）。

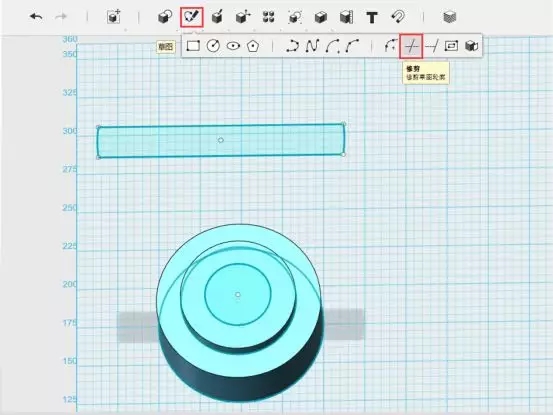

第六步：使用修剪命令，選擇剛畫好的圓，將線段兩邊的圓弧修剪掉，并刪掉最上方小圓柱。

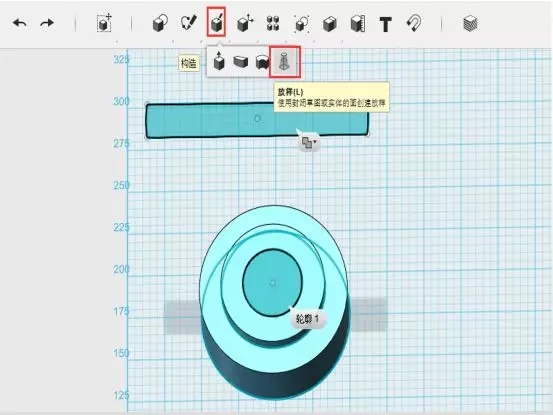

第七步：選擇放樣命令，先后選擇最上方小圓與剛裁剪好的四邊形。

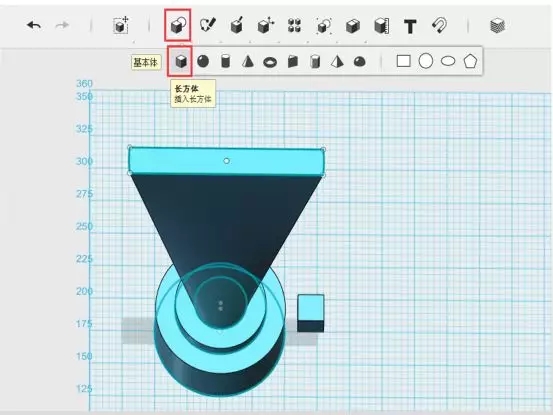

第八步：新建一個長方體，放如圖所示位置。

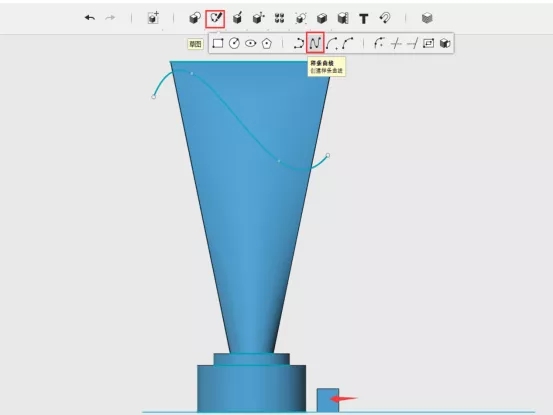

第九步：使用樣條曲線命令，選擇箭頭所指平面為草圖平面，畫一條如下圖所示曲線。

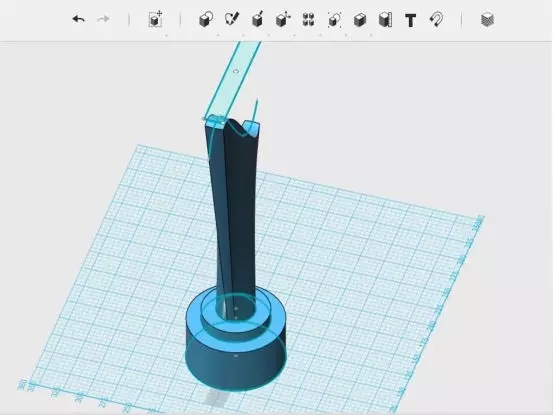

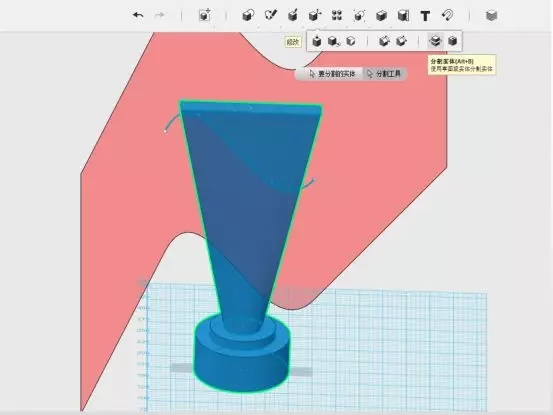

第十步：刪除新建的長方體，選擇分割實體命令，選好分割的實體，然后分割工具選擇為剛畫的曲線，如圖。
第十一步：刪除分割出的上半部分實體，一個獎杯模型就完成了，如圖，將它導出為STL文件你就可以去用3D打印機打印出來了。

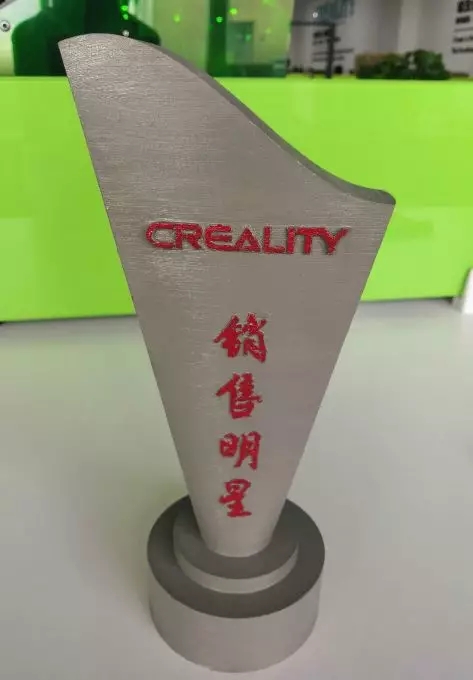

第十二步：模型打印完成后，經過后期打磨、上色等處理，一個沉甸甸的獎杯就到手啦。
