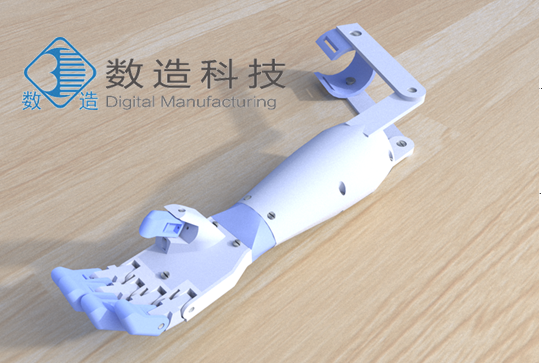

前臂假肢
這個較低的義肢是設計的，目的是為更廣泛的人群提供一個低成本的假肢。通常，假肢可能非常昂貴，這使得那些有需要的人無法進入。3D打印部件的低成本為可獲得的醫療設備提供了一個充滿機會的世界，而這個重新設計的前臂假肢則是為了利用這一點。話雖如此，但值得注意的是，該設備目前只是一個原型，還沒有經過徹底的測試。這個設計目前是一個有趣的概念證明，但它并不是作為一個假體來使用它的當前形式。

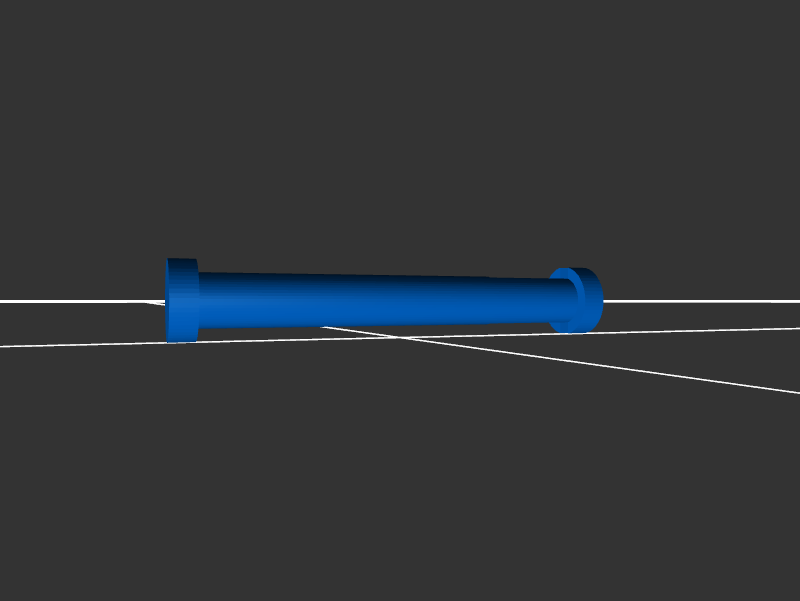

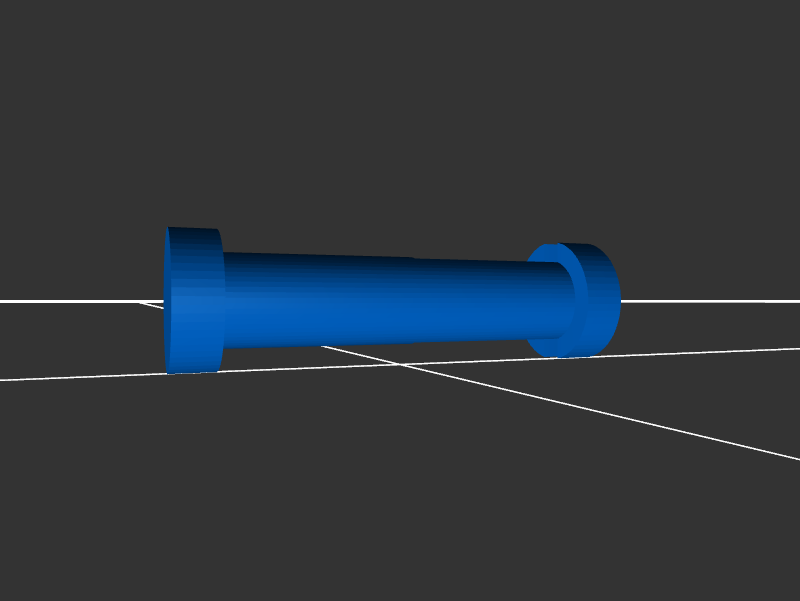

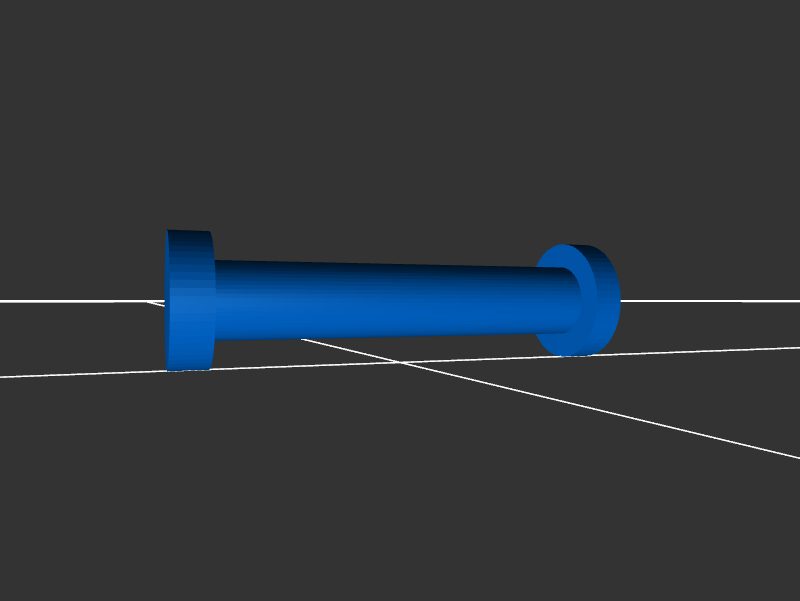

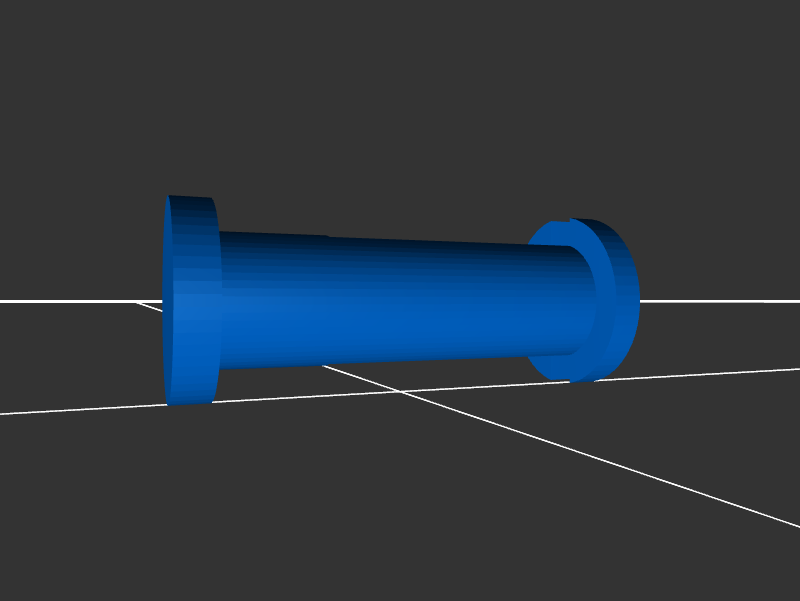

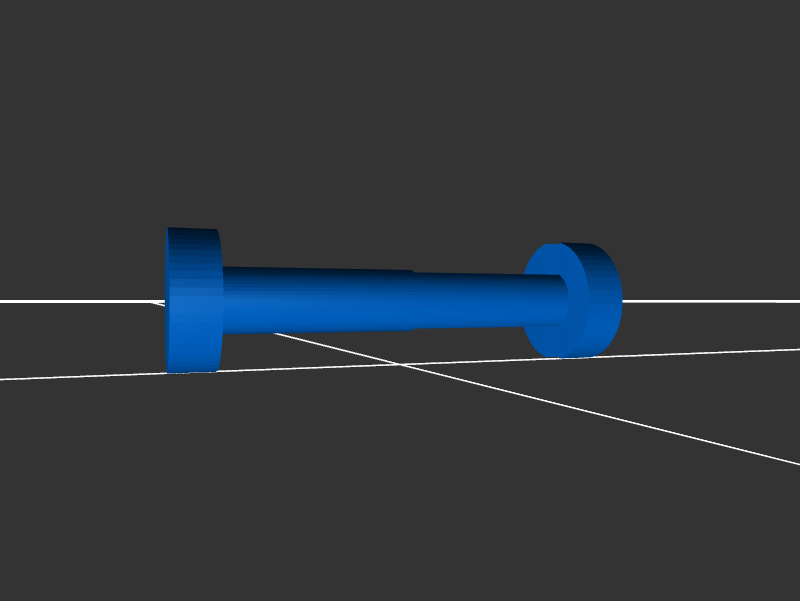

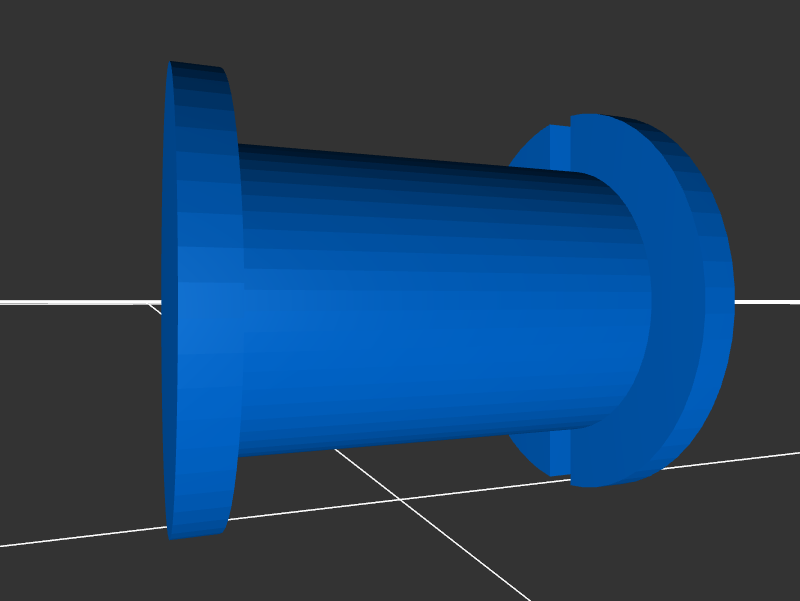

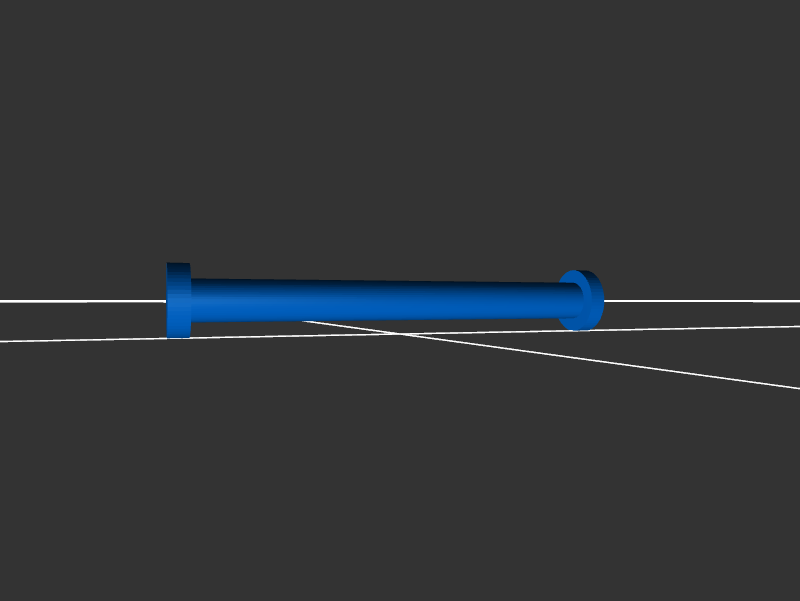

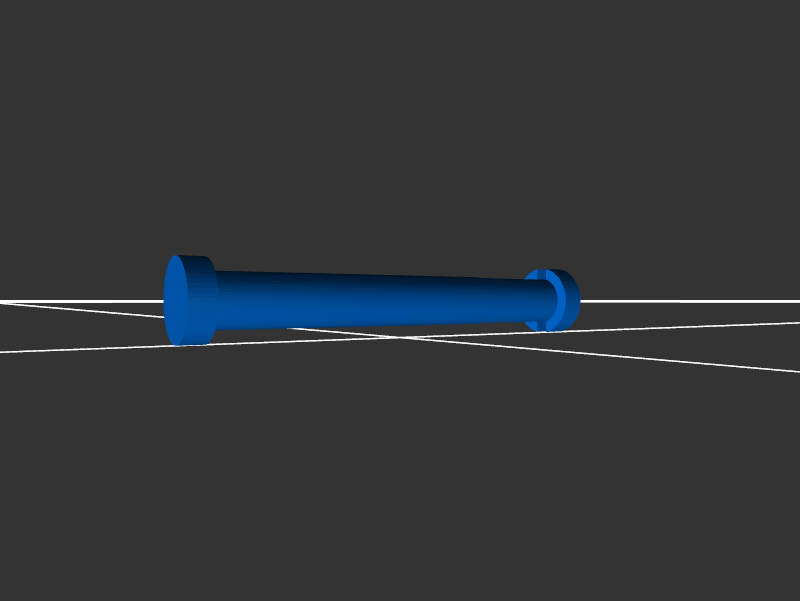

這個臂假肢由許多不同的部件組成，這些部件都是用FDM打印機單獨打印的。大多數部件都是用ABS塑料印刷的，使用水溶性的支持來確保準確的打印。本設計中的銷釘應以百分百的填充印刷，以增加其強度，但其他部分不需要這種填充量。其他一些部件則是用柔性聚氨酯纖維（如忍者）打印出來的。這些靈活的部件在提供的附加照片中以藍色突出顯示，包括手指關節、靈活的手腕和上臂帶。因為聚氨酯燈絲的海岸硬度只有85A，所以它可以自由地打印出來的部件。這就允許一個舒適的上臂帶，以及一個可移動的手腕和手指。如果這種類型的燈絲是不可用的，那么這些部件也可以用ABS打印出來，這樣就可以防止關節變得靈活。

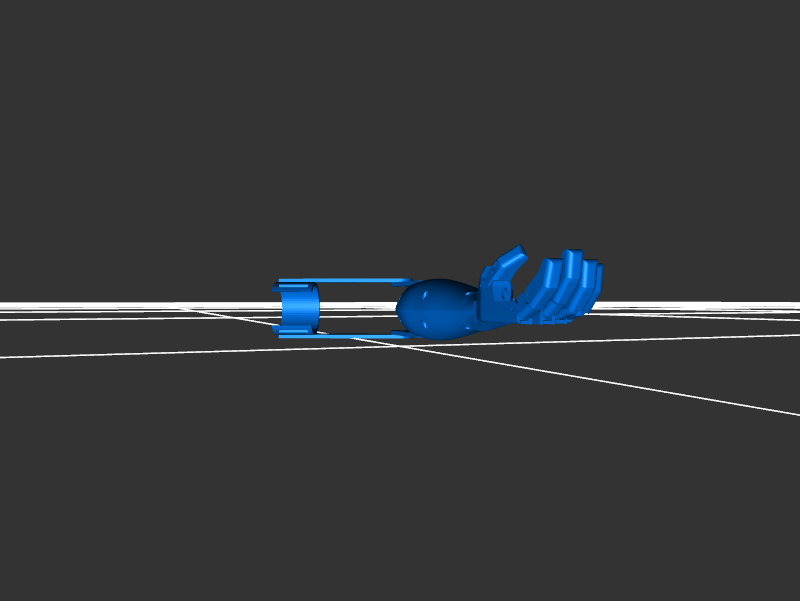

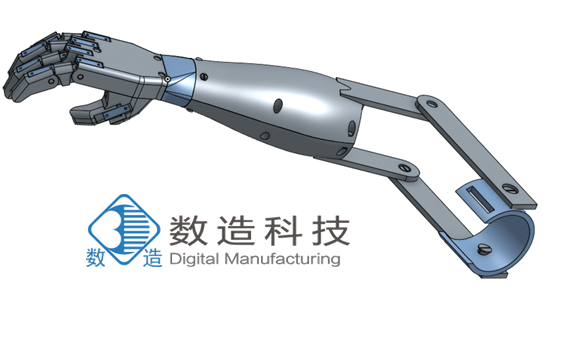

為了演示這種設計的3D打印效果，將整個arm組裝的STL上傳到了切片軟件中，并截下了屏幕截圖。完整的arm組裝只是用來演示可打印性的一個例子，這些部件實際上并不是要以這種方式打印出來的，它們的目的是按照上面的描述單獨打印。有些部分在設計中重復出現，因此需要打印不止一次。此外，為了本提交的目的，可以將前臂、手腕、臂帶和連接器的部分排除在外，以便在單獨打印部件時，設計滿足尺寸要求。

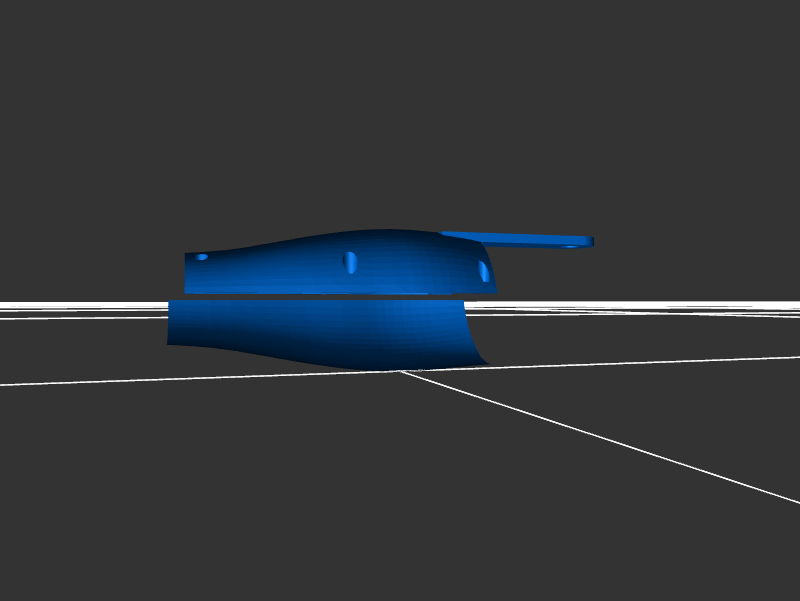

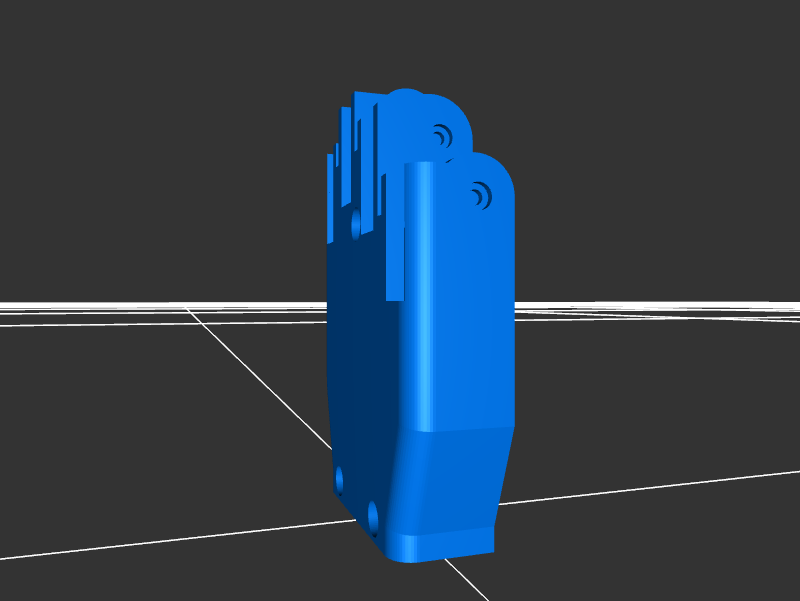

這只手臂的目的是作為一種主動的假肢，這意味著電機可以根據用戶手臂上的測量EMG信號打開和關閉手。需要的電子元件被包括在空心前臂和手掌中。釣魚線的目的是穿過每一個手指的前部的開口，并連接到前臂的一個線性致動器。當馬達把魚線拉緊時，手指關節就會彎曲，手就會閉合。為了打開手，魚線慢慢地松開了，手指后面的靈活的關節也不彎了，以便被動地再次張開手。這些關節應該被固定在每個手指關節上以固定住它們。上一個原型手臂的補充視頻已經上傳，以演示這一想法。
為了安裝假肢，尼龍搭扣將被用來加強上臂周圍的臂帶。在中空的前臂內，會有填充物被放置在設備的特定用戶的需要的形狀上。在3D打印之前，這些部件可以被縮放到合適的尺寸，以適應預期的用戶，或者縮小到更小的尺寸，從而創建一個比例模型。
這個設計是由滑鐵盧大學的生物機械學俱樂部創建的。
